ESP-WROOM-02のライターを作る

電子工作

SwitchScienceに、ESP-WROOM-02の開発ボードが売っていますが、これはFTDIのUSBシリアルモジュールとLDOレギュレータが最初から乗っている上、書き込みモードとフラッシュブートモードが切り替えられ、形も非常におさまりが良い優れものですが、単価1944円とちょっと値が張ります。

ESPr Developer（ESP-WROOM-02開発ボード）

積んでいる部品を足し算するとまあそれくらいにはなるんですが、入手難易度を度外視すると、RaspberryPi Zero Wとコストが変わらなくなります。開発用にはいいんですけど、このモジュール積んだプロダクトを数個作ろうとなると、この値段が重しになります。

そもそもFTDIは書き込み時と、必要に応じてデバッグ時に用いる程度で、ランニング時には不要です。ということで、専用ライターを作ることにしました。対象は、秋月電子のDIP化モジュールです。これなら1個650円で済みます。

Ｗｉ−Ｆｉモジュール ＥＳＰ−ＷＲＯＯＭ−０２ ＤＩＰ化キット: 無線、高周波関連商品 秋月電子通商-電子部品・ネット通販

ということで、ESP-WROOM-02用のライターを作ってみました。

ちなみに、形が気にくわない場合、矩形のピッチ変換基板が単体で売っています。ただし、自分で半田付けの必要があります。

ESP-WROOM-02ピッチ変換用基板《フル版》（基板のみ） - スイッチサイエンス

部品

ざっと箇条書きで。

ユニバーサル基板

ライターは2つ作ったのですが、1つ目はサンハヤトのICB-86という、ICによく使われるパターンのユニバーサル基板を使用しました。使用しましたが、今回の用途にはあんまり向いていない感じがしました。普通のユニバーサル基板の方が配線しやすいです。かなり無理やりワイヤー引っ張る羽目になりました。2つ目は普通のCタイプで作成しました。

USBシリアルモジュール

1つ目はFT234Xを積んだ小型モジュール(AE-FT234X)を使用しました。FTDI積んでいるにしては安価です。秋月電子で600円。ただし、100mAまでしか出力できないので、ESP-WROOM-02をフル稼働させると電流不足に陥ります。とはいえ、書き込みだとWiFi動かさないので、これで足りることは確認しました。足少ないので楽というのもあります。

2つ目はFT232RLを使用したモジュール使用しました。なんとAmazonで1つ326円です。奇跡の安さ。はんだ付けしなくてもRX,TX,DTR,CTSとVCC,GNDピンは最初から出ているという親切設計で、VCCは3.3Vか5Vかをジャンパピンで設定可能。ちなみにマイクロBではなく、ミニBです。3.3Vだと50mAしか流れず、動作しません。5Vを使用しましょう。

SODIAL(R)FT232RLモジュール5V 3.3V FTDI USB TTL変換アダプタレッド

※ちなみにWROOM-02は最大170mAとありますが、Flashブートの起動時、波形を確認すると300mAくらい流れているように見えます。500mAは欲しいところです。

※最近確認したら、500mAは供給してね、と書いてありました。ええ……

コンデンサとレギュレータ

コンデンサはパスコンです。降圧している分、コンデンサを差さないと電圧が安定しませんので、手抜きしないようにしましょう。秋月で三端子レギュレータを買うと、同梱していることが多いです。VIN-GND, VOUT-GNDに少なくとも１つずつアルミ電解コンデンサを配置しておきましょう。

レギュレータは三端子レギュレータでOK。5Vから3.3Vへ降圧します。別にDCDCでも構いません。

配線

1次資料であるESPrのデータシートを参考に。

http://espressif.com/sites/default/files/documentation/0c-esp-wroom-02_datasheet_en.pdf

  • 3.3V ... 3.3V直結
  • GND ... GND直結
  • IO0 ... GNDへ
  • EN ... 10K接続して3.3Vへ
  • IO15 ... 10K接続してGNDへ
  • RST ... プルアップ3.3V, タクトスイッチ経由でGNDへ接続
  • TX ... RXへ接続
  • RX ... TXへ接続

残りはオープンのままです。ライターなので、IO0は直GNDでOK。RSTについては、書き込み時にsync failedが出ることがたまにあるので、その場合、スイッチ押してリセットをかけます。なので、GNDへタクトスイッチ通して繋いでおきます。

完成品

f:id:kinokorori:20170904231443j:plain:w400

写真は2作目のライター(FT232RL使用)です。L字のピンソケットがなかったので、USBシリアルモジュールが真上から刺さるという少々間抜けな形をしていますが。

ArduinoIDEからも、ちゃんと書き込み確認できました。

f:id:kinokorori:20170905011922p:plain

回路図

回路図も載せておきます。

f:id:kinokorori:20180303181753p:plain

RaspberryPiを使ってHiLetgo 0.91" I2C シリアルLCDモジュールを表示させてみる

電子工作 RaspberryPi

送料無料の上にとても安価なHiLetgo品をAmazonでたまに買うのですが、HiLetgo製品の中に、420円で買えるLCDモジュールがあります。

HiLetgo 0.91" IIC I2C シリアルOLED液晶ディスプレイモジュール 128x32 3.3V/5V AVR PIC Arduino UNO MEGA [並行輸入品]

カスタマーコメントにも、RaspberryPiでも表示できた旨のコメントがありましたので、購入して表示させてみました。とっても簡単です。このエントリも覚書程度。

まずこれは何物？

ドライバIC SSD1306で制御されるLCDモジュールです。ということで、SSD1306を制御してやればよいということです。これはAdafruit製のようですね。データシートはこちら。

https://cdn-shop.adafruit.com/datasheets/SSD1306.pdf

かなり親切なチュートリアルもあります。

https://learn.adafruit.com/ssd1306-oled-displays-with-raspberry-pi-and-beaglebone-black?view=all

配線

I2Cです。電源電圧は3.3Vでも5Vでもいいようです。必要な電流値はMax15mAとなってますので、3.3Vからの給電で十分です（RaspberryPiの3.3Vピンは最大50mAなので）。あとは普通にI2C接続をすればOKです。raspi-configから、I2Cを有効にするのを忘れないようにしましょう。結線完了したら、

$ i2cdetect -y 1

で確認。アドレス3cが見えていたら成功です。

表示

チュートリアルのUsageの通りです。抜粋しておきます。なお、これらはRaspberryPi上で実行します。

$ sudo apt-get update

$ sudo apt-get install build-essential python-dev python-pip

$ sudo pip install RPi.GPIO

$ sudo apt-get install python-imaging python-smbus

ビルドツールやらpipやらの基本セットですね。RPi.GPIOやpython-smbusは、最近のRaspbianには既にインストールされていると思いますが、とりあえずそのまま記載しておきました。これらをインストールした後、gitからライブラリをcloneしてビルド～インストールします。

$ sudo apt-get install git

$ git clone https://github.com/adafruit/Adafruit_Python_SSD1306.git

$ cd Adafruit_Python_SSD1306

$ sudo python setup.py install

上手くいけば、準備完了です。exampleディレクトリにサンプルコードが入っていますので、実行してみます。

$ cd example
$ python stats.py

上手くいけばこんな感じにスタッツが表示されます。

f:id:kinokorori:20170820213739j:plain

$ python image.py

これを実行すると、猫の絵が表示されます。

f:id:kinokorori:20170820213806j:plain

とりあえずこんな感じで。非常に小型で、かなり綺麗です。ただ、Amazonのカスタマーレビューにもありますが、取り付けする場合にちょっと困った形をしています。うまくカバーを作ってやらないと、基盤が見えてしまいます。

RaspberryPi ZeroとESP-WROOM-02を繋いでみる

RaspberryPi 電子工作

RaspberryPi ZeroにはWiFiモジュールがないので、単独ではネットワークに接続できません。解決方法として、ZeroをホストにしてUSBでWiFiドングルを繋ぐ、というのが一番早そう（試してはいませんが）ですが、ESP-WROOM-02なるWiFiモジュールが巷で評判だったので、繋いでみました。今回は、秋月のDIP化キットを使用しました。

akizukidenshi.com

ESP-WROOM-02って何？

正直、「WiFiモジュールならなんか繋がるんだろう」程度で、ろくに下調べもせず買いました……。まあ650円ですし。

WiFiモジュールなのは確かですが、バスで接続するわけではなく、モジュール単品で動作します。実はArduino IDEを使ってファームを書き換えることができます。Arduinoそのものではないですが、いわばWiFi積んだ疑似Arduinoです。SPIやI2Cなどのピンがなんで出てるんだろう？と不思議でしたが、そういうことです。

デフォルトのファームでは、これらのピンは使用せず、UARTを介してATコマンドで会話します。組み込み機器なんかではよくある、外部マイコンとメインボードが通信するというような感じですね。ということで、面倒くさいです。ラズパイならドングル挿した方が楽でしょう。

回路

ESP-WROOM-02の動作電圧は3.0V～3.6Vということで、3.3Vの電源ピンから供給できそうに見えますが、電流が平均でも80mAで、RaspberryPi3.3Vの最大出力50mAを超えてしまいます。そのため、5Vを使って、3.3Vへ3端子レギュレータでドロップしました。使用した3端子レギュレータはNJU7223F33です。

それ以外は、こちらのエントリを参考にして配線しました。

ESP-WROOM-02 の配線 - Qiita

実物写真はこちら。タイトルにZeroと書いておいて3B使ってますが、まあ同じということで……。あと、送信(Tx)と受信(Rx)はちゃんとクロスするように配線しましょう。たまにTx-Tx, Rx-Rxを結線する人がいますが、それだと動きません。

f:id:kinokorori:20170812223627j:plain

デバイスの確認

RaspberryPiは、デフォルトでSerialが無効になっているので、有効化する必要があります。RaspberryPiのコンソールを開いて、

$ raspi-config

から、Serialを有効にします。

正しく機器が接続されているならば、/dev/ttyS0が出現すると思います。とりあえず、

$ ls /dev/tty*

でチェックしてみてください。挿抜で出たり消えたりするデバイスがあれば、それがWROOM-02です。

ターミナルソフトを利用した通信コマンドの送信

物理的な結線が確認できたら、次にシリアルを介してWROOM-02にコマンドを送信してみます。コマンドはいろいろあるのですが、とりあえずは、ATを送信して、OKが返ってきたら成功です。

多くの人はssh経由でRaspberryPiを操作していると思いますが、それだとssh用ターミナル - シリアルターミナル - WROOM-02というように、ターミナルを複数経由することになってしまいます。特に、WROOM-02のコマンドは、改行コードCR+LFを送信、WROOM-02からはLFで受信というようになっており、大抵わけのわからないことになります。

なので、今回はcutecomというUI付きアプリを使って、RaspbianのGUIから直接操作する方法を紹介します。cutecomは、普通にaptから取得できます。

$ sudo apt-get install cutecom

インストールしたら、

$ cutecom &

で起動します。画面はこんな感じです。

f:id:kinokorori:20170813202924p:plain

設定はこのスクリーンショットの通り、Deviceを/dev/ttyS0に、通信設定を115200baud,8bit,1にします。ウィンドウ下部に改行コードの設定がありますので、そこでCR+LFを指定します。Open Deviceボタンで接続した後、Inputから”AT”と入力して送信してみましょう。そこでOKと返ってきたら成功です。”AT+GMR”を送信すると、バージョンが確認できます。

VNC

少々脇道にそれて、VNC（リモートデスクトップ）の設定について。HDMI繋いで、キーボードとマウス繋いで……とやっていると非常に面倒なので、直接RaspberryPiのデスクトップを触りたい場合、VNCを利用しましょう。最近のRaspbian Jessieには、デフォルトでVNCがインストールされていますので、利用は簡単です。

  1. raspi-configからVNCを有効にします
  2. $ vncserverを実行して、RaspberryPiのVNCサーバを起動します
  3. クライアント側から、vnc://xxx.xxx.xxx.xxx:5901に接続します

Macの場合、Finderのメニューから、Go->Connect to serverで、上記vnc://～を入力すると接続できます。

http通信のテスト

ほぼこちらのエントリ通りです。

ESP-WROOM-02: ATコマンドによるWifi動作確認 - Qiita

流れとしては、

  1. WiFiルータに接続
  2. TCPコネクション確立
  3. HTTP GET送信

という感じです。まず、WiFiルータへ接続するには、以下のコマンドを実行します。

AT+CWMODE_DEF=1
AT+CWLAP
AT+CWJAP=“SSID”,”passwd”

AT+CWMODE_DEFでWROOM-02のStationモード設定、AT+CWLAPでSSIDリスト取得、AT+CWJAPで接続しにいきます。AT+CWJAPが成功すると、以下のような応答が返ってきます。

AT+CWJAP=“foobar”,"hogehoge12345”

WIFI CONNECTED
WIFI GOT IP

OK

これでWiFiルータに接続できました。次にTCPコネクションをどこか適当なところに張ります。

AT+CIPSTART=“TCP”,”192.168.1.10”,80
AT+CIPMODE=1
AT+CIPSEND
>

AT+CIPSENDが受け付けられると、コマンドプロンプトよろしく、>が出現します。この状態になれば、TCPコネクションが確立されていますので、HTTP GETがリクエストできるようになります。

GET / HTTP/1.0

実際、googleにGETリクエストを投げて取得した応答がこちらです。

>HTTP/1.0 302 Found
Cache-Control: private
Content-Type: text/html; charset=UTF-8
Referrer-Policy: no-referrer
Location: http://www.google.co.jp/?gfe_rd=cr&ei=U46OWb62O5DR8gfkybeQBg
Content-Length: 261
Date: Sat, 12 Aug 2017 05:12:51 GMT

<HTML><HEAD><meta http-equiv="content-type" content="text/html;charset=utf-8">
<TITLE>302 Moved</TITLE></HEAD><BODY>
<H1>302 Moved</H1>
The document has moved
<A HREF="http://www.google.co.jp/?gfe_rd=cr&amp;ei=U46OWb62O5DR8gfkybeQBg">here</A>.
</BODY></HTML>

上記コマンドは一体何をやっているのか、他にどんなコマンドがあるかは、こちらのページが非常に見やすいです。

ATコマンド集 — ESP-WROOM-02-Note 1.0 documentation

まとめ

RaspberryPiのUARTを通してESP-WROOM-02と接続してみました。シリアル間通信なので、ブラウジングなどの複雑な用途には不向きですが、サーバにセンサデータをPOSTするなどには使用できると思います。RaspberryPiとWROOM-02を併用しなければならない事態というのはなかなか想像しにくいところですが、覚えておいて損はないかもしれません。

RaspberryPi ZeroをMacとUSB OTGで繋いで制御するまで

RaspberryPi 電子工作

RaspberryPi Zeroが手に入りやすくなっていたので、購入してみました。購入はKSYから。料金はZero本体が600円、送料・支払い手数料が700円、消費税104円で合計1404円でした。本体より手数料の方が高いですね。ちなみにWiFiなしモデルです。

接続に必要なケーブルなど

色んな方が書いていますが、基本はUSBAオス-microBオスケーブル1本で繋ぐことができます。

そんな事情も知らずに衝動買いしたため、どういう風に外と繋ぐか頭になく、届いてから慌てました。何しろ3BとZeroではデフォルトのインタフェースが結構異なります。同じなのは電源(microB)、microSD、PiCameraの口くらいだと思います。

  • HDMI・・・3Bは通常のHDMI, Zeroはmini
  • GPIO・・・ピン数は一緒だが、ピンヘッダがない
  • LAN・・・ZeroにはLANソケットがない
  • 2.5φイヤホン端子・・・Zeroにはない
  • USB端子・・・3BはAが4つ、ZeroはmicroBが１つ。
  • WiFi・・・ない(WiFi付きモデルも販売されているが、より入手困難)

LANもWiFiもないため、SSHで入れません。それにUSB端子もmicroBなので、microB->Aメスに変換して、Aメスからハブ繋いでマウスとキーボードを繋ぐ、みたいなことをしないと、直接叩くこともできません。

しかし、上述の通り、Zeroは普通のUSBAオス-microBオスケーブルだけで開発が可能になっています。設定を少し弄ると、USBをEtherDeviceとして動作させることができます。ということで、必要なのは以下の3つ。

  • USBケーブル(Aオス-microBオス)
  • microSD
  • ピンヘッダ2x22 (for GPIO)

ピンヘッダは半田付けしておきましょう。

USB IPを利用するための設定

USBからEtherDeviceとして接続するために、ちょっとだけ作業が必要です。下記リンク先の説明が一番シンプルでわかりやすいと思います。

Simple guide for setting up OTG modes on the Raspberry Pi Zero, the fast way! · GitHub

  1. SDCardにRaspbianを書き込む(これは従来のRaspberryPiと変わりません)
  2. 書き込んだSDの/boot直下にあるconfig.txtの末尾にdtoverlay=dwc2を追加
  3. 書き込んだSDの/boot直下にsshという空ファイルを生成する(例えばMacなら$ touch /Volumes/boot/ssh)
  4. 書き込んだSDの/boot直下にあるcmdline.txtを開き、modules-load=dwc2,g_etherをrootwaitの後ろに追加する
  5. ZeroとMacをUSBで繋いで起動し、90秒ほど待ってから、ssh pi@raspberrypi.localでインしてみる(初期パスはraspberry)

起動は結構遅いので、気長に待ちましょう。4をミスると最悪起動しなくなるので注意。リンク先にコピペ用テキストが載っているので、それを使った方が安全かもしれません。

ちなみに、このモードをRaspberryPi Zero USB OTG(On the go)と呼んでいるようです。PWR INという従来と同じmicroBの給電の口がありますが、OTGで使用する場合、ここから給電しなくても動作します。電流が足らない場合に差すといいと思います。

USB OTG？

USBは、PCとMouseの関係のように、通常はホストとデバイスがはっきり決まりますが、デバイスがホストになることもできるのがOTGです。オンザゴーと読みます。Androidが一番わかりやすいですかね。AndroidはPCと繋ぐとデバイスとして機能しますが、microBからデバイスを繋ぐと、ホストとして動作させることができます。例えば、USB Serial(FTDIなど)を繋ぐと、/dev以下にデバイスが出現して、openすることでデバイスをコントロールすることができたりします。

ということで、USB OTG=USB Etherではありません。上記設定をすると、USB Deviceモードの場合はEtherとして起動するようにしているだけです。Zeroで使用されているOTG Controllerはこれではないかと思います。dwc=DesignWare Coresです。

www.synopsys.com

従来のRaspberryPiでは、残念ながらこの技は使えません。USBポートはAメスしかないためで、Aメスの場合はOTGが使えず、常にホストとして動作します。ここのページが詳しいですが、micro(およびmini)Bはピンが5個出ていますが、Aは4本(5V,D+,D-,GND)しかありません。

http://ktsite.ddo.jp/kikaku/usb/index.html

microBのIDピンを開放状態で使用した場合はデバイス、GNDへ短絡した場合はホストとして動作します。IDをGNDへ短絡させたケーブルをOTGケーブル、もしくはUSBホストケーブルと言います。USBホストケーブルの方が実情に即している気がしますね。

なお、規格としてのOTGは、どちらがホストとなるかデバイスとなるかをその場その場で切り替えるデュアルロールを目指しているため、ホストとデバイスが一意に決まってしまうUSBホストケーブルは邪道なんじゃないの？と思ったりしますが、詳しくは以下のページのOTG補足を参照してみると良いと思います。

USB On-the-Go（OTG）| 3分でわかるシリーズ | [技術コラム集]組込みの門 | ユークエスト株式会社

インターネットへの接続

話をZeroに戻します。SSHでつながったとは言え、WiFiもLANも繋がっていないので、インターネットに接続できません。つまりapt-getもできません。ただ、Macならインターネット共有から、実に簡単にネットワーク機能を提供することができます。

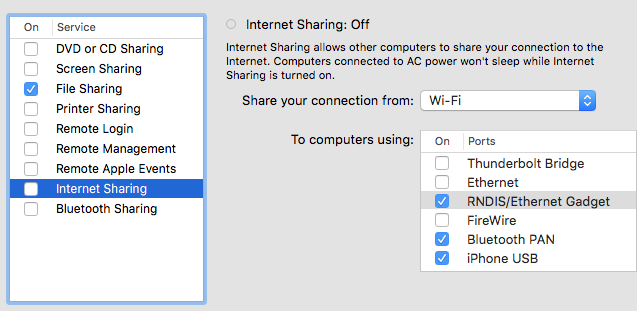

f:id:kinokorori:20170624162236p:plain
